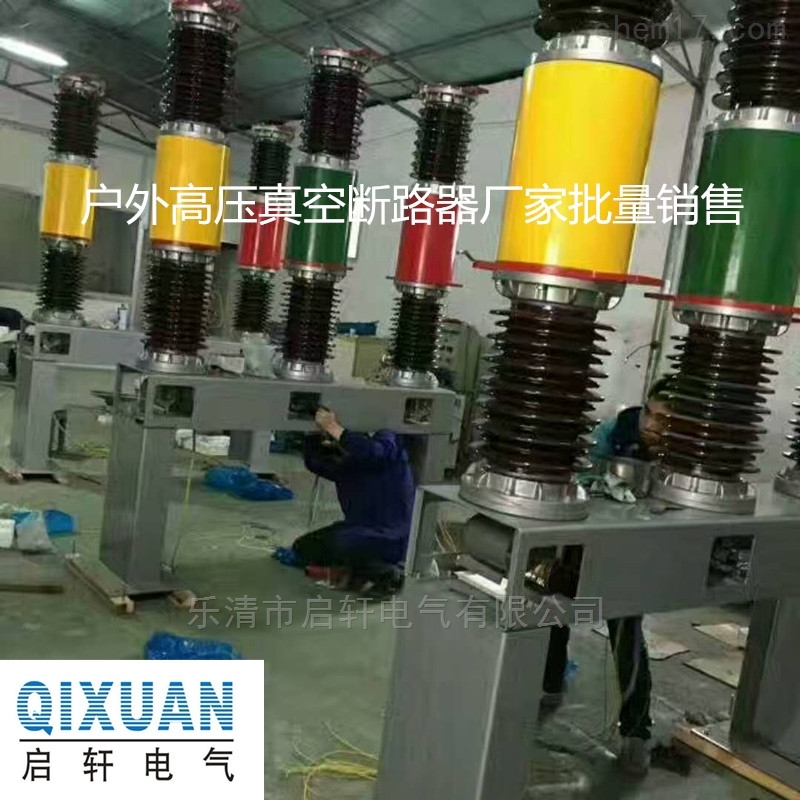

启轩ZW7-40.5/1600A三柱式交流真空断路器

启轩ZW7-40.5/1600A三柱式交流真空断路器

甘肃ZW7-40.5/1600A户外高压真空断路器35KV甘肃高压真空开关是三相交流50Hz户外高压开关设备，适用于35kV输电系统的控制和保护，也可用于联络断路器及开合电容器组的场合。 启轩ZW7-40.5/1600A三柱式交流真空断路器

ZW17-40.5/1250-20
ZW17-40.5/1250-25
ZW17-40.5/1250-31.5
ZW17-40.5/1600-31.5
ZW17-40.5 型户外高压真空断路器用于交流 50Hz 、 40.5kV 的三相电力系统，作为分、合负荷电流、过载电流及短路电流之用。
ZW17-40.5/T1250-20
ZW17-40.5/T1250-25
ZW17-40.5/T1250-31.5
ZW17-40.5/T1600-31.5
ZW17-40.5断路器使用条件维护与修理
7.1 产品维护保养方法及注意事项
7.1.1正常运行的断路器应定期维护，清洁各绝缘件表面灰尘，所有摩擦部位应定期加注润油；
7.1.2 每操作2000次应检查各部位螺钉有无松动，发现松动，应及时拧紧；
7.1.3 安装时及安装后真空灭弧室外壳不应受到1000N的纵向压力，也不应受到明显的拉应力和横向应力；
7.1.4 安装使用时严禁用坚硬的物体(如工具)撞击真空灭弧室处壳。
7.2 故障处理
7.2.1 操动机构不能使断路器可靠的合分时，按操动机构调试要求进行调试，使之达到可靠的合分；
7.2.2 使用中定期用工频耐压法检查真空灭弧室的真空度，方法是：将触头行程调整到11±1mm在灭弧室上施加42kV1min工频电压，灭弧室内部不应有持续的放电，如发现灭弧室内有持续放电，该灭弧室不能使用。
7.2.3 应定期检查触头烧损厚度，具体方法是：检查真空断路器导杆伸出长度的变化情况，如总变化量超过3mm,则表时真空灭弧室的电寿命终了，必须更换真空灭弧室。
8.使用与操作
8.1 使用前准备
在使用前要做以下准备工作:
a) 检查断路器有无损坏或任何其它有危害性的环境影响。若有此现象，应事先排除以恢复到断路器的正常工作条件。
b) 用干净的绸布和无水乙醇对断路器的绝缘件表面进行清洁。这些脏污对产品的绝缘性能有很大的影响。
8.2 现场试验

35KV智能开关ZW7-40.5三柱式真空断路器用与特点： zw8-12户外真空断路器采用ct23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。适用于额定电压12kv、频率50hz的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。 zw8-12g户外高压真空断路器——隔离开关组合电器,是由zw8-12高压真空断路器与高压隔离刀组合而成的，称为组合断路器， 西安耐电电力设备有限公司可作为分段开关使用。隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5a的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点,保障施工人员及线路运行安全。 断路器在使用中简称为“开关”，隔离开关在使用中简称为“刀闸”，二者常联合使用。 二、使用环境条件： 环境温度：上限+40t下限-30。c 　　海拔高度：《1000m 　　风压：≤700pa（相当风速34m／s） 　　空气污秽程度：iii级 　　无经常性剧烈震动 三、zw8-12真空断路器组成结构： 　　1）整体结构为三相共箱式 　　2）真空灭弧室 　　3）弹簧操动机构 　　4）绝缘系统 　　5）导电回路 　　6）箱盖、箱体 　　7）密封件 四、zw8-12真空断路特点： 　　1）根据用户需要可安装50——1000／5电流互感器,外绝缘采用高压硅橡胶套管内绝缘为复合绝缘 　　2）内置多抽头电流互感器可作为过电流保护之用 　　3）采用双绕组电流互感器可作为保护和计量用 　　4）若加装电压互感器、自动重合控制器、自动分段控制器，可实现配电保护自动化和“四遥” （遥测、遥信、遥控、遥调）功能加装了复合控制器（消除合闸涌流）。

ZW7-40.5产品的结构和工作原理
本产品总体结构为支柱式，上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷
瓶，三相瓷瓶装在一个机构箱上，灭弧室动端通过拐臂、绝缘拉杆、传动机构与操动机构的输出轴相连，传动机构与操动机构在防雨箱体内。
ZW7-40.5产品主要部件的结构简述
该产品主要由支柱瓷瓶、铝支架、真空灭弧室、绝缘拉杆、传动机构、电磁机构或弹簧操动机构、电流互感器、防凝露装置和箱体组成。
ZW7-40.5支柱瓷瓶是断路器主回路和机构连接的支持与绝缘构件，也是盛放绝缘材料的容器。
 ZW7-40.5真空灭弧室是产品的主要部件，真空灭弧室在上瓷瓶内，在灭弧室与瓷瓶之间，采用新型的绝缘材料电气绝缘脂填充，以解决凝露问题，该绝缘材料具有绝缘性能好，耐老化，耐室外高温等特点。从而 , 避免由于充 SF 6 气体及充油带来的一系列问题 , 给检修及维护带来方便。
ZW7-40.5 绝缘拉杆直接暴露在户外 , 采用硅橡胶的复合材料。
ZW7-40.5本产品配有 2-3 个电流互感器，电流互感器安装在下瓷瓶和箱体内，每相可以带四个线圈，其中一个用于计量，一个用于测量，两个用于保护。变比及精度可根据用户要求选择 100/5 ， 150/5 ， 200/5 ， 250/5 ， 300/5 ， 400/5 ， 500/5 ， 600/5 ， 800/5 ， 1000/5 ， 1600/5 等。精度选择 0.2/0.5/10p/10p 等。
ZW7-40.5产品装有新型接线端子，使线路可靠连接，杜绝了因线头松动而产生的互感器开路现象。
ZW7-40.5电磁或弹簧操动机构及连杆装在箱体内，箱体为防雨型，箱体内装有凝露控制器和电加热板，通过凝露控制器自动调节箱体内的温度和湿度，防止了电气控制元件受潮或产生凝露，也保证了机构的机械传动系统润滑油不被冻结。
